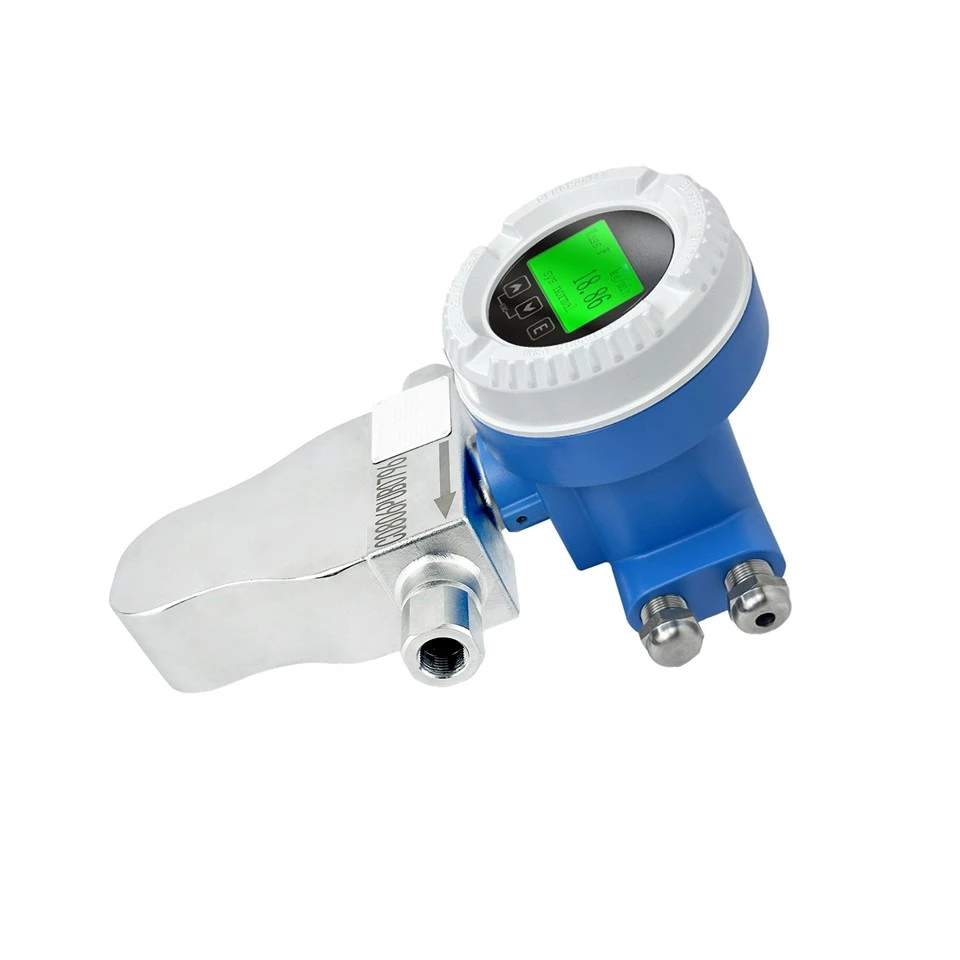

CMASS008PU Waterstof Coriolis massadebietmeter

Deze Coriolis-flowmeter voor waterstof is speciaal ontworpen voor waterstofmetingen onder hoge-druk bij waterstoftankstations. Via een reeks doelgerichte high{2}}technische specificaties worden vier kernuitdagingen aangepakt waarmee klanten worden geconfronteerd: veiligheid, meetnauwkeurigheid, compliance en integratie. Het is een onmisbaar sleutelcomponent voor het garanderen van de veilige en stabiele werking van waterstoftankstations en het behalen van commercieel succes.

Aanvraag sturen

Beschrijving

CMASS008PU Waterstof Coriolis massadebietmeter

Deze Coriolis-flowmeter voor waterstof is speciaal ontworpen voor waterstofmetingen onder hoge-druk bij waterstoftankstations. Via een reeks gerichte high{2}}technische specificaties worden vier kernuitdagingen aangepakt waarmee klanten worden geconfronteerd: veiligheid, meetnauwkeurigheid, compliance en integratie. Het is een onmisbaar sleutelcomponent voor het garanderen van de veilige en stabiele werking van waterstoftankstations en het behalen van commercieel succes.

Model	A	B	F	C	D	d	M
CMASS003	210	325	95	156.50	54	Φ65	NPT 1/4" Binnendraad
CMASS004	210	325	95	156.50	54	Φ65	NPT 1/4" Binnendraad
CMASS008	210	325	95	156.50	54	Φ65	13/16-16UNF Binnendraad
CMASS015	210	348	95	180	54	Φ65	G3/4" Binnendraad

1. Uitzonderlijke prestaties bij hoge- druk

Dit ontwerp voldoet aan de kerndrukvereisten van waterstoftankstations en zorgt ervoor dat de flowmeter veilig en stabiel kan werken onder de volledige systeemdruk van de waterstof.

2. Superieure mediacompatibiliteit en veiligheid (weerstand tegen waterstofverbrossing)

Hoog-nikkel 316L roestvrij staal is een belangrijk voordeel voor waterstoftoepassingen. Standaard 316L roestvrij staal kan waterstofbros worden bij langdurige blootstelling aan waterstof onder hoge-druk, wat leidt tot verminderde ductiliteit en zelfs barsten. Dit hoog-nikkel 316L roestvrij staal verbetert de weerstand tegen waterstofbrosheid aanzienlijk. Dit garandeert de structurele integriteit en veiligheid op de lange termijn in waterstofomgevingen onder hoge druk.

3. Gespecialiseerde interface geschikt voor hogedrukgassen

Procesinterface: 3/4- inch ferrule-aansluiting. Vergeleken met flensverbindingen zijn verbindingen met dubbele ferrule de optimale keuze voor gassen onder hoge-druk en pijpleidingen met een kleine- diameter. Ze bieden een harde afdichting van metaal-op- metaal, waarbij de afdichtingskracht toeneemt met de systeemdruk, wat resulteert in een extreem laag risico op lekkage. Dit maakt ze zeer geschikt voor hogedruk-, brandbare en explosieve gassen zoals waterstof, terwijl ze ook een compactere installatieruimte vereisen.

4. Hoge nauwkeurigheid en brede turndown-ratio

Nauwkeurigheid: 0,5 graad (dwz ±0,5%). Het bereiken van deze nauwkeurigheid binnen een stroombereik van 0-10 kg/min is cruciaal voor de afwikkeling van transacties. Bij commerciële verkoopactiviteiten bij waterstoftankstations heeft de nauwkeurigheid van de flowmeter rechtstreeks invloed op de eerlijkheid en nauwkeurigheid van de facturering.

5. Flexibele en veilige systeemintegratie

Split-type installatie: de zender (display-eenheid) kan worden geïnstalleerd in een veilige ruimte of schakelkast, weg van de sensor, zodat operators veilig gegevens kunnen lezen en instellingen kunnen configureren, terwijl de sensor direct op de hogedrukleiding- wordt gemonteerd.

Uitvoering en diameter

Model	Nominale diameter		Gemiddelde temperatuur.	Max.WP	Max. stroom-snelheid
Model	inch	mm	Gemiddelde temperatuur.	Max.WP	kg/min	pond/min
CMASS003	1/8"	DN03	-50 graden -+150 graad	Minder dan of gelijk aan 10 MPa	3	6.61
CMASS004	1/6"	DN04	-50 graden -+150 graad	Minder dan of gelijk aan 10 MPa	5	11
CMASS008	1/4"	DN08	-50 graden -+150 graad	Minder dan of gelijk aan 10 MPa	20	44
CMASS015	1/2"	DN15	-50 graden -+150 graad	Minder dan of gelijk aan 10 MPa	60	132

Kenmerkend	Beschrijving
Certificering: zender- en sensormontage	CCS-certificering, CPA, explosieveilig certificaat (ex)
Voeding	220VAC/24VDC Zelf-aanpassing
Uitgangssignaal	Hart, 4 tot 20 mA stroomlus actief, Modbus RTU/RS-485, Puls actief
Weergave; Bedienen	3-regelige achtergrondverlichting; Touch-toetsbediening
Beschermingsgraad	IP66,IP67
Materiaal behuizing	304 roestvrij staal, ZL401 (zender)
Elektrische aansluiting	1/2 NPT,M20*1,5
Materiaal meetbuis; oppervlakafwerking van bevochtigde onderdelen	316L (standaard), titanium/Ha C-legering/tantaal (optioneel); polijstbaar.
Procesaansluiting	Draad, flens, sanitaire hoge-snelheidsinterface
Nauwkeurigheid	±0.1%,±0.15%, ±0.2%, ±0.5 %, ±1.0%
Zendersoftware	CLS100 (standaard), optionele CLS200, CLS300
>Bedieningstaalweergave	Chinees, Engels, Russisch
>>Andere certificeringen	Explosieveilig certificaat, SIL, CCS, 3-A, EAC
